LED Matrix mit 32×56 LEDs

Heute will ich von meiner LED Matrix berichten, ich habe sie als kompaktere Variante zu unserer LED Matrix im Space gebaut. Sie besteht aus 7 Pannels von 32×8 WS2812B 5050 RGB LEDs.

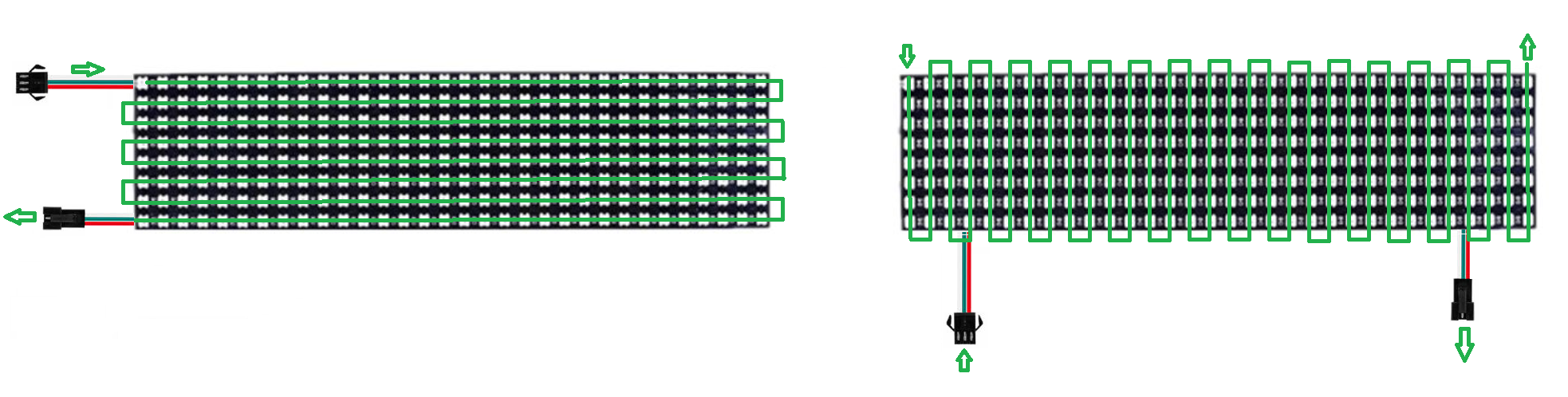

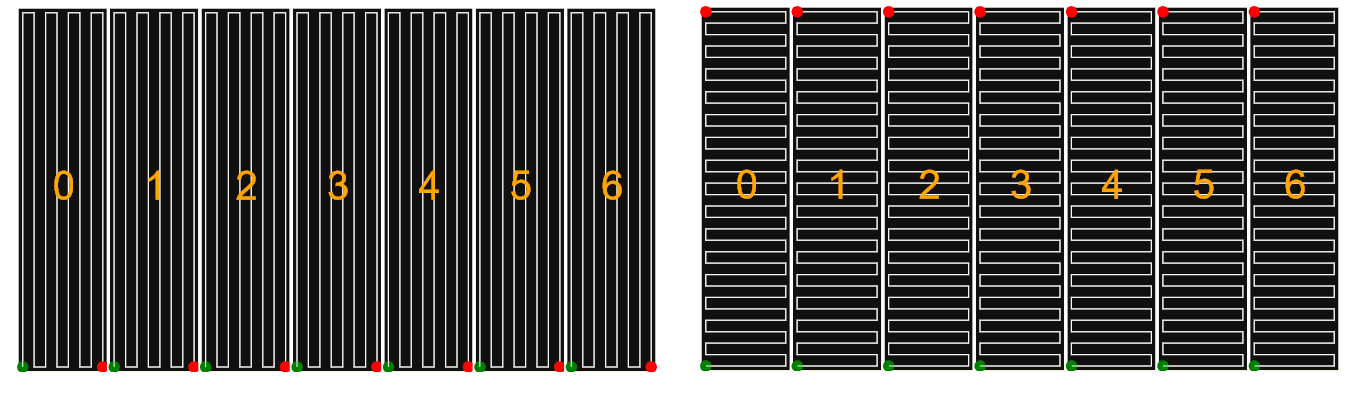

Es gibt unterschiedliche Varianten dieser 64×8 Panels. Die Variante mit Kabelausgang an der kurzen Seite und die mit Kabelausgang an der Langen Seite. Die LEDs sind dabei unterschiedlich in Reihe geschaltet. Beide Varianten funktionieren. Die rechte ist etwas ungewöhnlich für unseren Anwendungsfall (wie bei meiner Matrix).

Nichts desto trotz können wir später im WLED beide Varianten ansteuern.

Zusammenbau

Heißkleber, Heißluftföhn, Gehrungssäge. Cuttermesser Stahllineal, Lötkolben, Schaltlitze, Holzbohrer 20mm und 16mm.

WLED

Zu WLED sei gesagt, die raten ab mehr als 800 LEDs hintereinander zu schalten. Das geht zu Lasten der Framerate. Als Anschluss für die Datenleitungen habe ich den SPI Datenausgang verwendet. Das stammt aus meiner eigenen Implementierung über DMA. NIchts desdo Trotz bekommt man mit die 1792 LEDs nu eine Framerate von etwas 13-15 Frames pro Sekunde hin

Die aktuellen Binärdateien des Projekts findet man unter (https://wled-install.github.io/)[https://wled-install.github.io/]
