3D-LED Weihnachtsbaum

Einleitung

Max hat für alle, die Spaß am Löten haben, den Bausatz CTR-30 zur Verfügung gestellt. Es gibt neuerdings auch ein Set mit blinkenden RGB LEDs. Ich habe versucht die Informationen für die RGB Variante hier mit einzubauen. Also last uns gemeinsam den LED-Weihnachtsbaum in Betrieb nehmen. Wir benötigen:

• Den Bausatz 3D-LED Christbaum CTR-30
• einen Lötkolben
• etwas Lötzinn
• einen Seitenschneider
• einen kleinen Kreuzschlitzschraubendreher
• 3 Batterien AA (R6) bzw. ein USB Ladegerät.
• eine feuerfeste Unterlage
• für sicheres Arbeiten eine Schutzbrille und eine Absaugung für die Lötdämpfe
• optional eine Flachzange
• optional 2 extra 3,3kΩ Widerstände

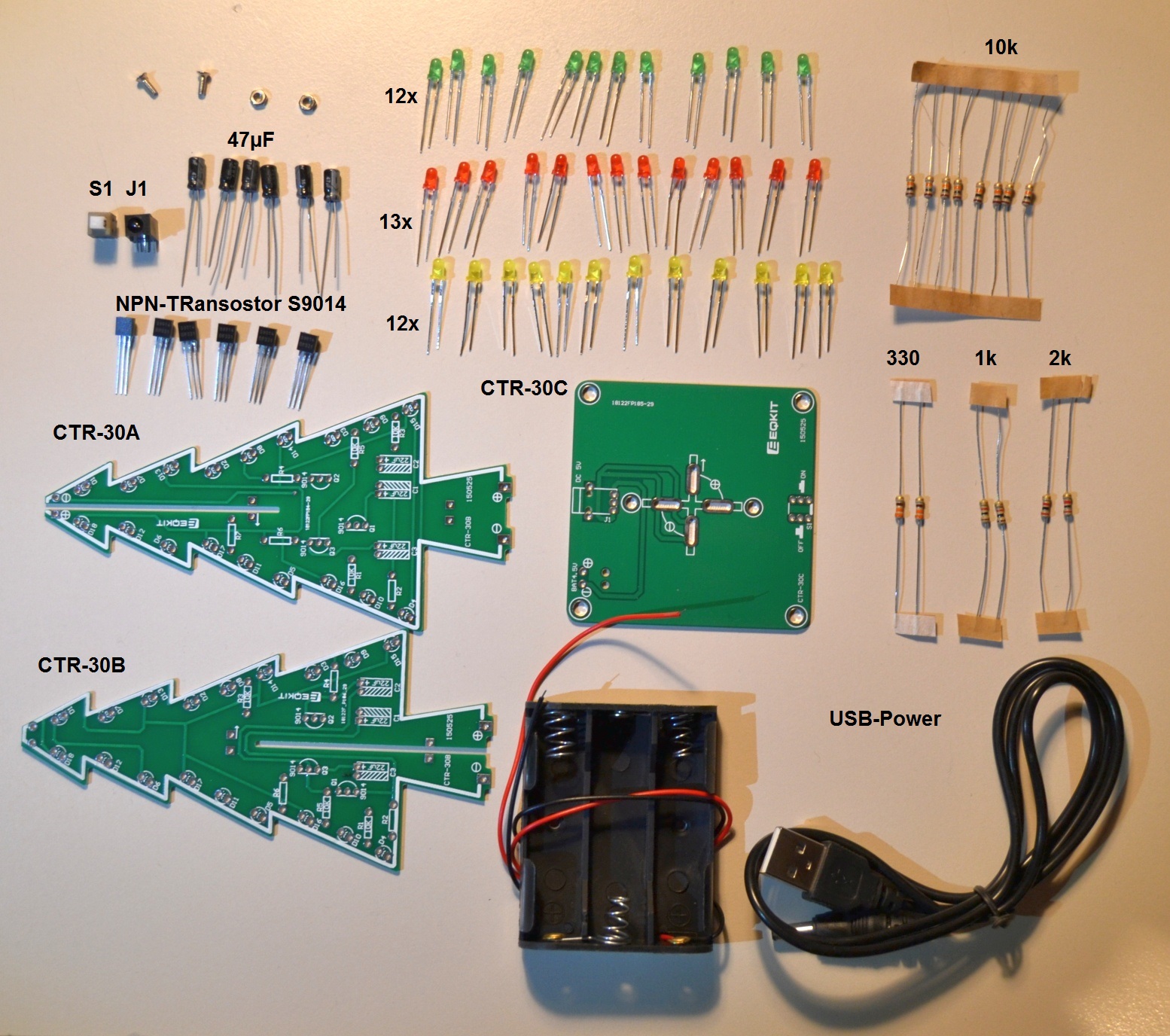

Wenn ein Fehler beim Löten auftritt, wollen wir doch nicht die USB-Buchse unseres Laptops riskieren, also verwenden wir für den USB Betrieb ein Ladegerät. Der 3D LED Weihnachtsbaumbausatz besteht aus 3 Platinen und 36 LEDs, die abwechselnd blinken und einer roten LED an der Spitze, die immer leuchtet.

Kleines Elektronik 1×1

Die Schaltung verwendet eine erweiterte astabile Kippstufe (auch astabiler Multivibrator genannt), um zwischen den drei Farben ein kleines Lauflicht zu generieren. Dabei ist immer ein Strang abgeschaltet. Die Umschaltzeit wird durch die 47µF Kondensatoren und die 10kΩ Widerstände bestimmt. Die Zeit, die eine LED an bleibt, berechnet sich etwa aus 0,7RC. Das sind in unserem Fall 330ms pro Farbe. Zunächst wollen wir uns kurz mit den Bauteilen beschäftigen, die wir nun vor uns liegen haben.

Die LEDs

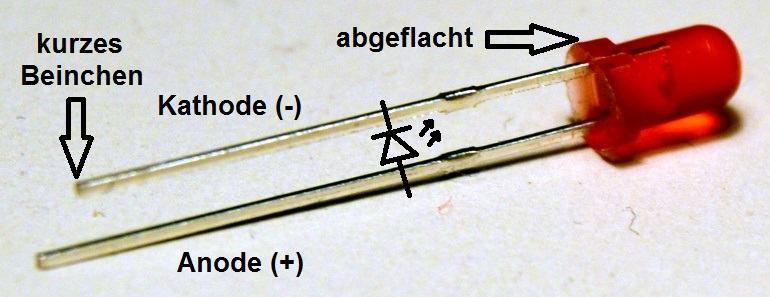

Eine LED hat eine vorgegebene Richtung, in der der Strom fließen kann. Daher müssen wir sie richtig herum einbauen. Die Einbaurichtung sollte auch immer im Bestückungsplan vorgegeben sein. Die Anode hat bei unserem Bausatz ein quadratisches Pad, das ist aber nicht immer so. Es ist noch etwas vom Diodensymbol im Bestückungsdruck zu erkennen, das ist ein guter Hinweis. Beispielsweise kann es auch sein, dass im Plan der abgeflachte Bund der LED als Zeichen für die Kathode angedeutet ist.

Die Elektrolytkondensatoren (Elko)

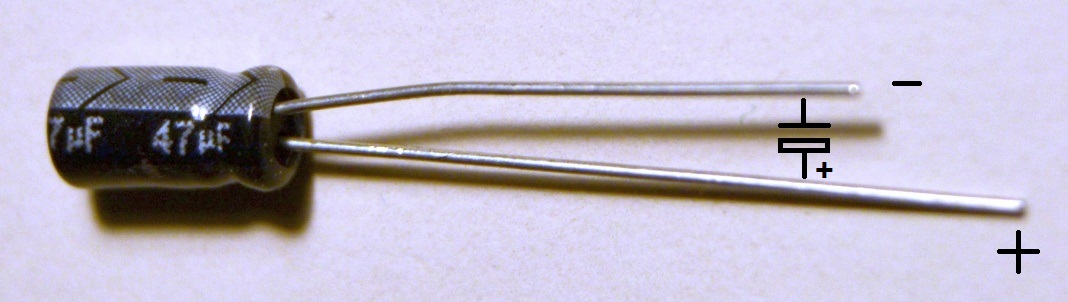

Aus dem Physikunterricht wissen wir, dass ein Kondensator aus 2 Platten besteht, die dicht beieinander stehen. Je enger diese Platten zusammen stehen, um so mehr Ladungen können gespeichert werden. Der Elektrolytkondensator besteht nun aus einer aufgerollten oxydierten Aluplatte, die in eine leitfähige Flüssigkeit getaucht ist. Damit ist der Abstand gerade mal so breit wie die Oxidschicht. Das ermöglicht hohe Kapazitäten. Ein Nachteil ist: Wenn die Polarität nicht stimmt, löst sich die Oxidschicht durch elektrochemische Prozesse auf und es kommt zu einem Kurzschluss. Der Kondensator kann dann bei hohen Kurzschlussströmen explodieren. Das wird uns aber nicht passieren, da in der Weihnachtsbaumschaltung nur geringe Ströme fließen. Also trotzdem immer richtig einlöten, sonst hört irgendwann das Blinken auf. Der negative Anschluss ist markiert, oft sogar mit Minuszeichen, außerdem hat er das kürzere Beinchen. (Kleine Randnotiz: Bei Tantalkondensatoren wird der positive Anschluss markiert, was in dem Zusammenhang schon mal zu Verwirrungen führen kann)

Im Allgemeinen sind Elkos recht schlechte Bauteile. Sie haben einen hohen Serienwiderstand, sie altern schnell (besonders bei Hitze) und trocknen ein. Alles in allem sind sie der Grund, warum die meisten Elektrogeräte nicht länger als die Garantiezeit halten.

Die Widerstände

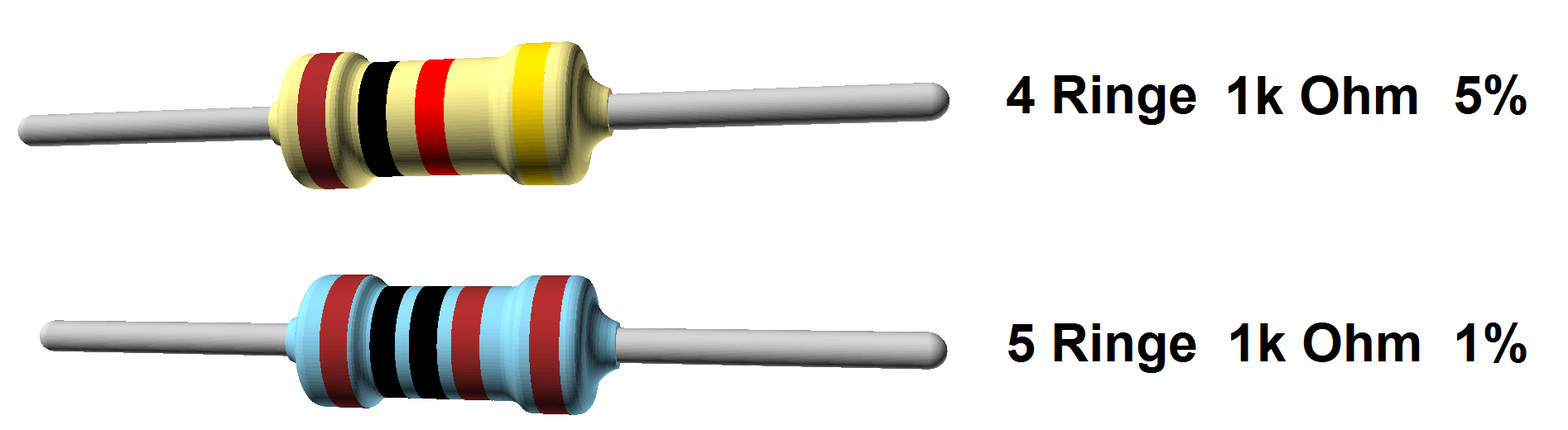

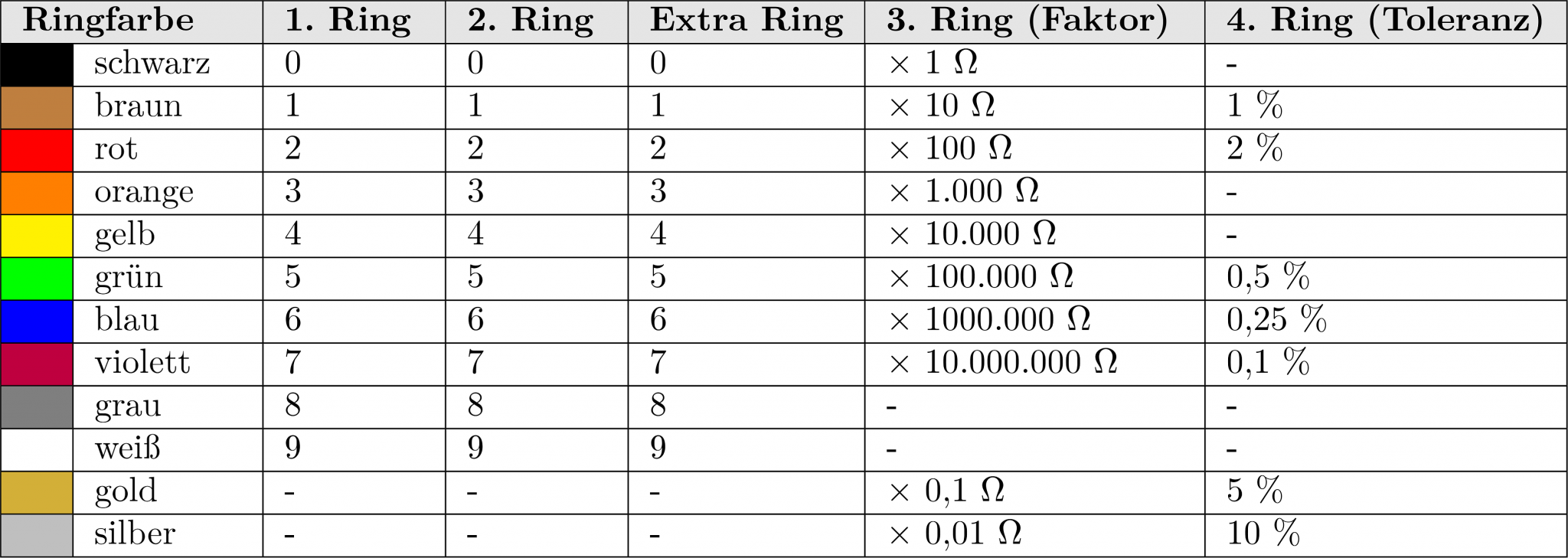

Unsere Widerstände sind mit einem Farbcode nach DIN IEC 62 markiert. Es gibt 2 Varianten: 4 und 5 Ringe. In der Tabelle ist der 5. Ring als Extra Ring bezeichnet, er gibt eine 3. Ziffer für den Widerstandswert.

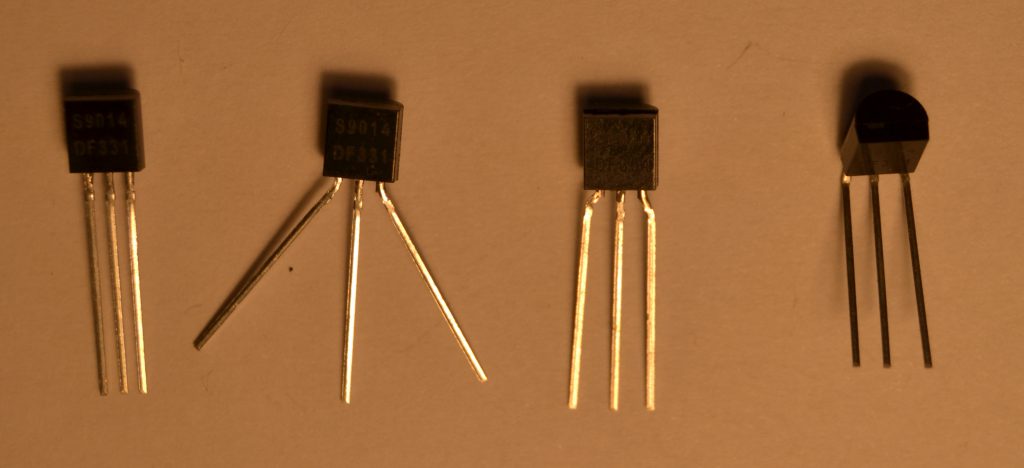

Die Transistoren

Die Transistoren haben 3 Anschlüsse: Emitter, Basis und Collector. Die Anschlüsse dürfen nicht vertauscht werden. Daher muss im Bestückungsdruck kenntlich sein, wie das Bauteil eingelötet wird. Sollte Beispielsweise E, B und C angedeutet sein, muss man im Datenblatt schauen, welcher Anschluss gemeint ist.

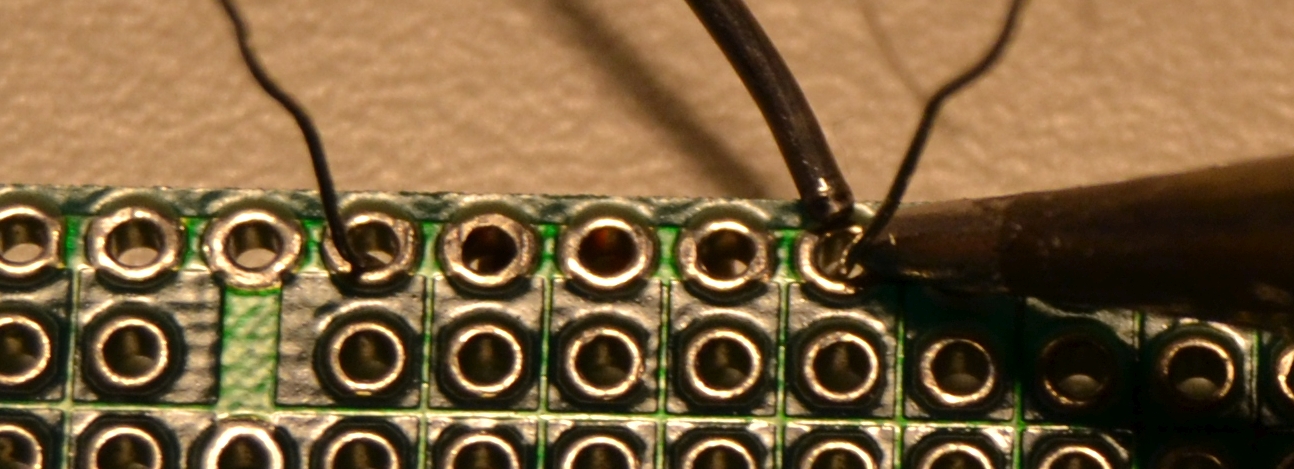

Kurz etwas zum Löten

Beim Löten stellen wir eine feste Verbindung aus Metall her. Dazu wird der Lötkolben auf ca. 350°C eingestellt. Die Bauteile werden beim Löten sehr heiß und können nicht mit dem Finger gehalten werden (Verbrennungsgefahr). Die Lötspitze darf auch nie den Tisch berühren, das hinterlässt hässliche Brandflecken. Der Lötkolben ist immer sicher zu lagern und das Anschlusskabel und die Steckdose sicher verlegt sein (Stolpergefahr). Zunächst wird das Bauteil eingefädelt. Das Beinchen vom Bauteil kann etwas nach außen gebogen werden, damit es fixiert ist. Dann mit dem Lötkolben Pad und Beinchen aufheizen und dann etwas Zinn von der gegenüber liegen den Seite heranführen und aufschmelzen. Nach etwas 1-2 Sekunden sollte genug Zinn an der Verbindung sein. Die Zeit kann stark variieren, je nachdem wieviel Wärme von Bauteil oder Pad aufgenommen wird.

Aufbauanleitung

Genug der Theorie, jetzt geht’s ans Aufbauen! Die Bäumchenleiterplatten CTR-30A (SH-A) und CTR-30B (SH-B) haben unterschiedliche Bestückungspositionen für die unterschiedlich farbigen LEDs, damit es am Ende schön bunt wird. In älteren Bausätzen ist der Bestückungsdruck falsch, beide Leiterplatten sind mit CTR-30B beschriftet. CTR-30A hat in der Mitte einen R7 und die Pads für die LED an der Spitze mit der Bezeichnung (+) und (-). Die Bausätze mit der Bezeichnung SH-A SH-B sind richtig beschriftet. Um die Beinchen ordentlich abzuknicken, kann man eine Flachzange verwenden .

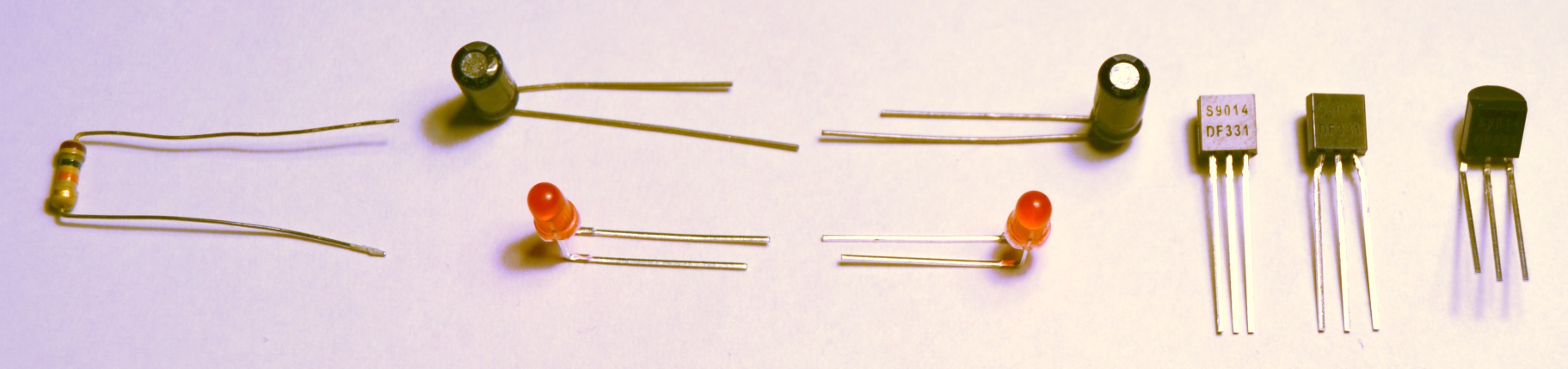

Wichtig! Die LEDs und Kondensatoren immer so biegen, wie sie in der aktuellen Bestückposition gebraucht werden. Die LEDs links sind z.B. anders herum gebogen als auf der rechten Seite. Wir bestücken zuerst die flachen Bauteile, damit wir immer eine glatte Auflagefläche haben und kein Bauteil nach dem Löten herausragt oder wir es beim Löten festhalten müssen. Zuerst die Widerstände, dann die LEDs, dann die Transistoren und zum Schluss die Elkos.

Schritt 1 – Widerstände bestücken

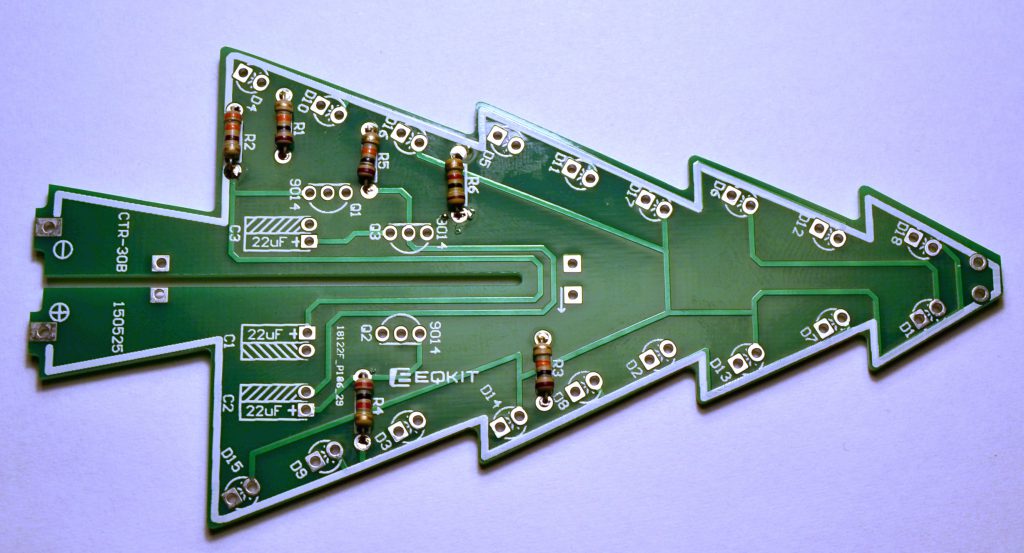

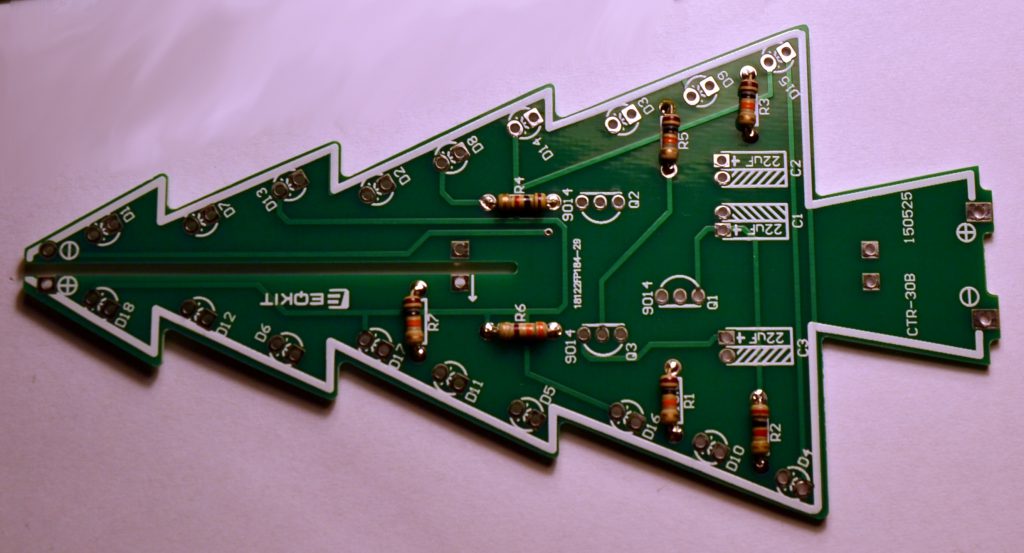

Als erstes löten wir auf beide Bäumchen die Widerstände R1, R3, R5 (10kΩ; braun-schwarz-orange). R7 (Set RGB 470Ohm – Set 2 1k) gibt es nur auf einer der beiden Leiterplatten, er ist für die eine LED an der Spitze. Insgesamt werden 6 Widerstände mit 10kΩ benötigt. In unserem Bausatz ist einer übrig geblieben. Die nächsten Widerstände haben unterschiedliche Werte und steuern die Helligkeit der einzelnen Farbkanäle. Da die unterschiedlich farbigen LEDs verschiedene Flussspannungen haben, wird die Helligkeit damit angepasst. Beachte: Die Widerstände R2, R4 und R6 liegen bei den beiden Bäumchen jeweils an anderen Positionen.

CTR-30A (SH-A)

Widerstand R2, R4, R6 bestückt mit (Set 1: RGB 150 Ohm – Set 2: 1K kΩ)

CTR-30B (SH-B)

Widerstand R2, R4, R6 bestückt mit (Set 1: RGB 150 Ohm – Set 2: 1K kΩ)

Die überschüssigen Drahtenden werden nach dem Löten mit dem Seitenschneider abgeschnitten. Dabei unbedingt darauf achten, das Beinchen beim Schneiden festzuhalten, sonst fliegt es manchmal durch den Raum und könnte Andere verletzen.

Schritt 2 – LEDs bestücken

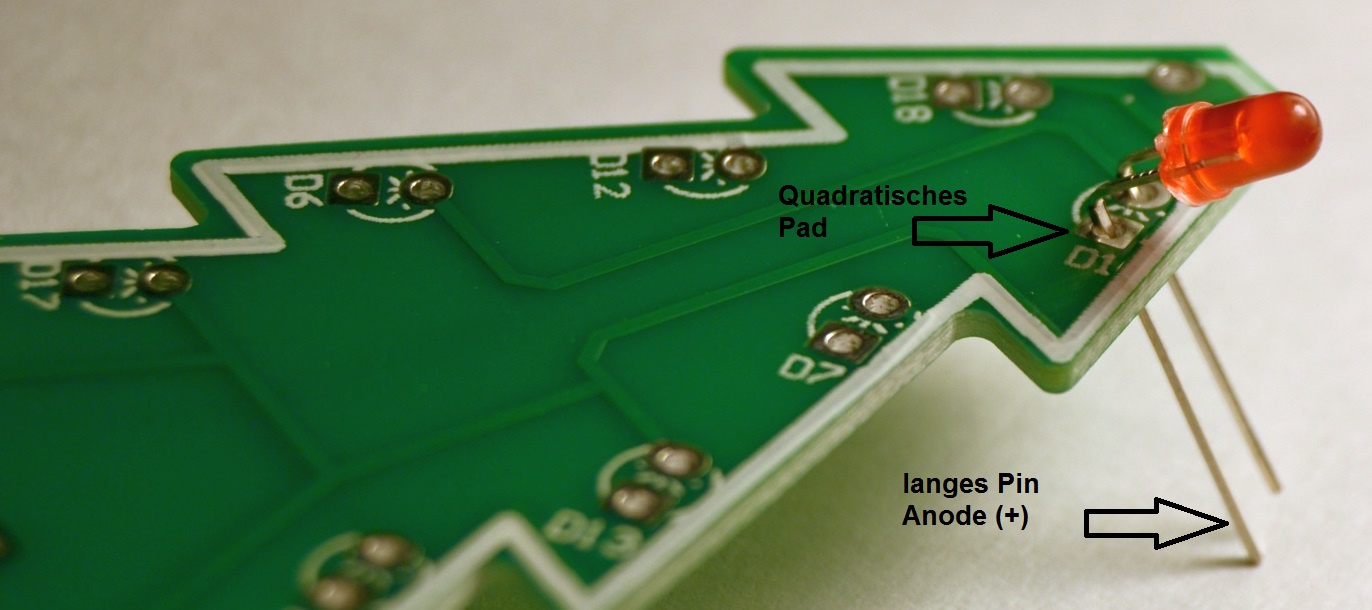

Beim Einlöten der LEDs muss man die Polarität beachten. Die langen Beinchen der LEDs kommen in das quadratische Pad. Die roten, grünen und gelben LEDs haben an den Bäumchen jeweils andere Anordnungen, damit alles schön kunterbunt durcheinander ist. Es bleibt eine rote LED für die Spitze übrig. Die wird jedoch erst ganz zum Schluss eingelötet, wenn der Baum zusammengebaut ist.

CTR-30A (SH-A)

• Die Dioden D1 – D6 werden mit roten LEDs bestückt
• Die Dioden D7 – D12 werden mit gelben LEDs bestückt
• Die Dioden D13 – D18 werden mit grünen LEDs bestückt
• Im RGB Set sind durchsichtige Blink LEDs diese sind alle gleich

CTR-30B (SH-B)

• Die Dioden D1 – D6 werden mit grünen LEDs bestückt
• Die Dioden D7 – D12 werden mit roten LEDs bestückt
• Die Dioden D13 – D18 werden mit gelben LEDs bestückt
• Im RGB Set sind durchsichtige Blink LEDs diese sind alle gleich

Schritt 3 – Transistoren bestücken

Die Transistoren passen noch nicht ganz in die Bohrungen, die müssen vorher etwas aufgebogen werden. Danach kann man sie, wie auf dem Bestückungsdruck abgebildet, eingestecken, abknicken und festlöten. Dabei ist wichtig, dass sie nicht aus Versehen verdreht eingelötet werden. Beim Einlöten und Abknicken von Q3 auf Platine CTR-30A daraf achten, dass die beiden Leiterplatten hinterher noch zusammengeschoben werden können. Am saubersten arbeitet man, wenn man die Beine zuerst mit einer Flachzange abknickt.

Schritt 4 – Elkos bestücken

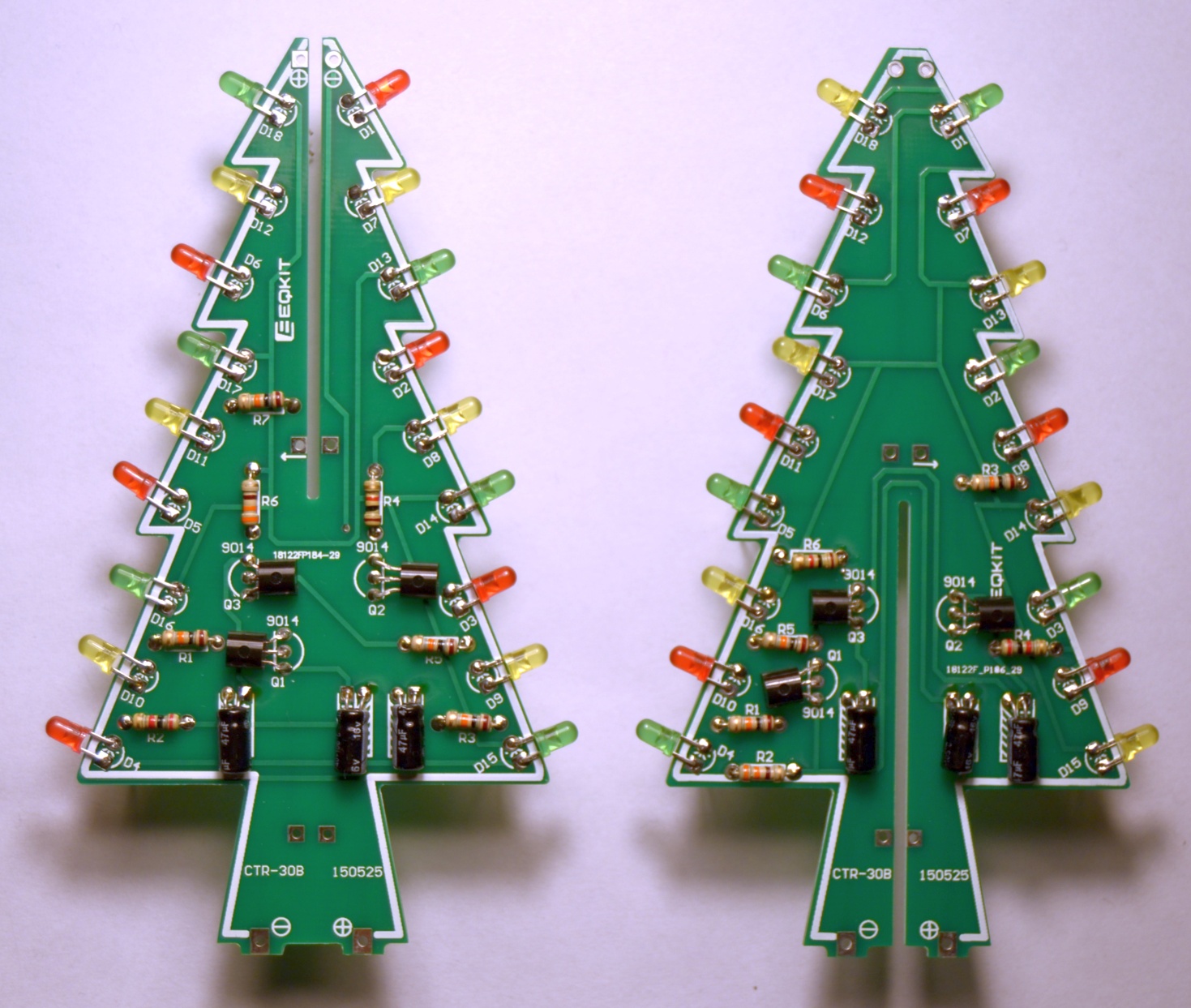

Die Elektrolytkondensatoren werden wie auf dem Bestückungsdruck angegeben aufgelötet. Einer von den dreien sitzt anders herum. Am Besten wieder das lange Beinchen in das quadratische Pad löten.

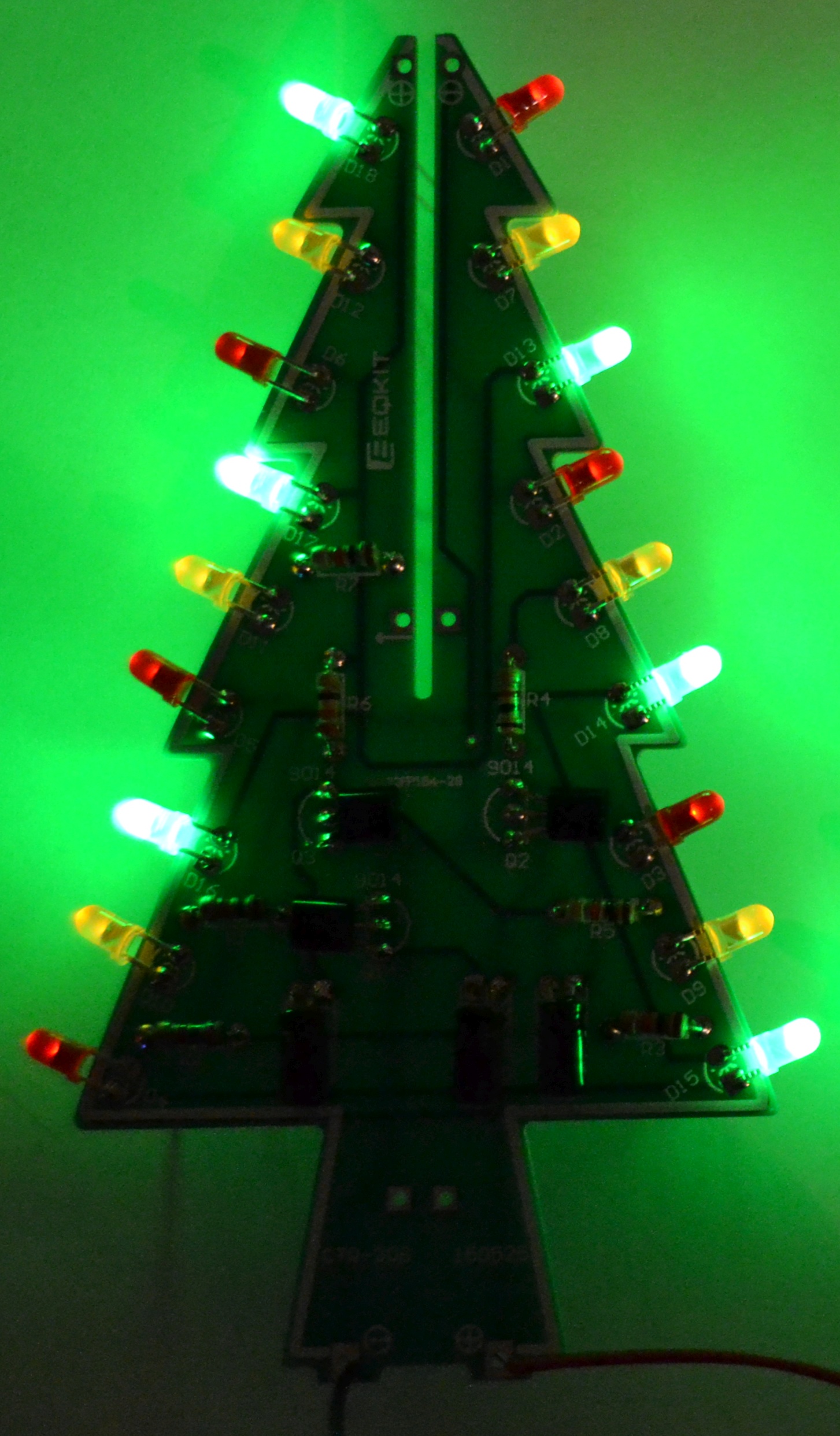

Schritt 5 -Test der einzelnen Bäumchen

Nachdem die beiden Platinen fertig bestückt sind, sollte man sie einzeln testen. Dazu einfach die mitgelieferte Batteriehalterung mit 3x AA Batterien bestücken und die Anschlussdrähte am unteren Ende der Platinen an die mit + (rot) und – (schwarz) gekennzeichneten Punkte halten und prüfen, ob alle LEDs blinken. Bei der Inbetriebnahme stellt man fest, dass die grünen LEDs etwas hell geraten sind. Das tritt aber nicht bei jeder Variante des Bausatzes auf. Möglicherweise sind hier die grünen LEDs sehr effizient. Wem das nicht gefällt, ersetzt die beiden 330Ω Widerstände durch 3,3kΩ. Andere Bauanleitungen ergeben an einer Leiterplatte helle grüne und an einer anderen helle gelbe LEDs, da sie die Widerstände auf beiden Leiterplatten identisch bestücken.

Schritt 6 – Platine CTR-30C (SH-C)

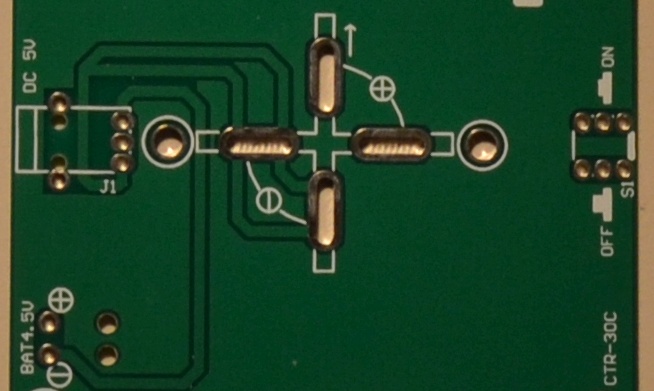

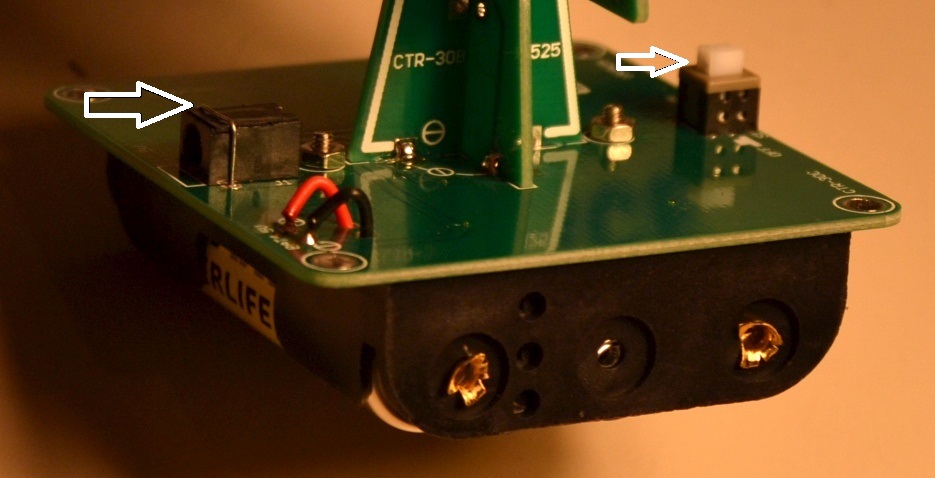

Bestückung der CTR-30C (SH-C) Platine mit der Stromversorgungsbuchse. Die Buchse mit einem Stück Draht (z.B. von einem der bestückten Widerstände) fixieren. Bei der Bestückung des Schalters Einbauposition beachten. Die Einkerbung zeigt nach innen (siehe Pfeil). Leider hat sich gezeigt, dass es noch andere Bausätze (SH-C) gibt, wo die Einkerbung nach außen kommt. Anbau der Batteriehalterung mit den Schrauben und Anlöten der Anschlussdrähte. Polarität beachten!

Schritt 7 – Zusammenfügen

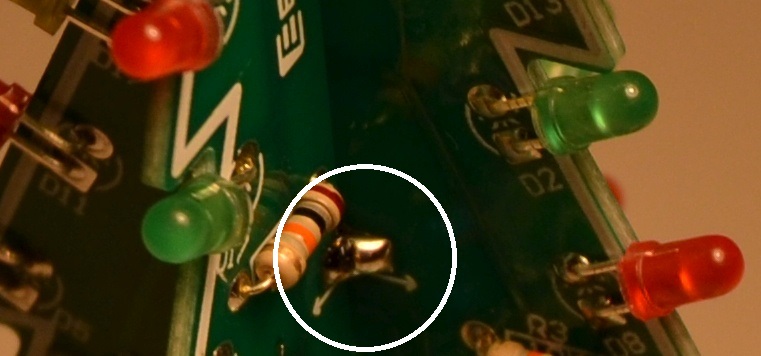

Die CTR-30A (SH-A) und CTR-30B (SH-B) Platine wie im Bild ersichtlich zusammenschieben – beachte dabei die beiden Pfeile auf den Platinen! Nach dem Ausrichten der Platinen diese an den vorgesehenen Punkten miteinander verlöten (an der Spitze des Baumes NICHT verlöten!)

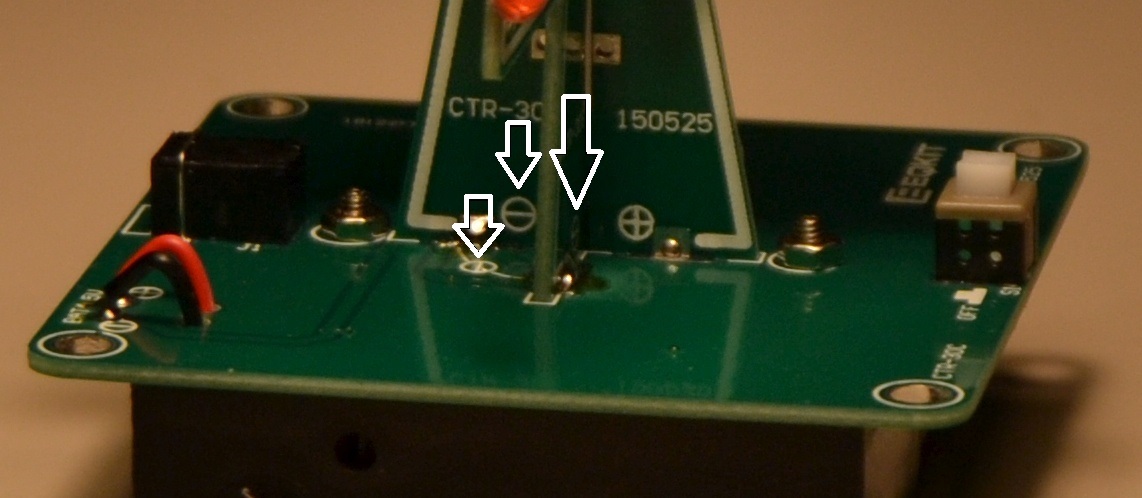

Beim Zusammenbau aller drei Platinen ist wieder auf die Polarität zu achten (siehe Bild). Zwei benachbarte Schenkel des Baumes haben ein (–) Symbol und gegenüber haben beide ein (+). Dazu passend sind auf Platine CTR-30C (SH-C) zwei Halbkreise mit den passenden Symbolen.

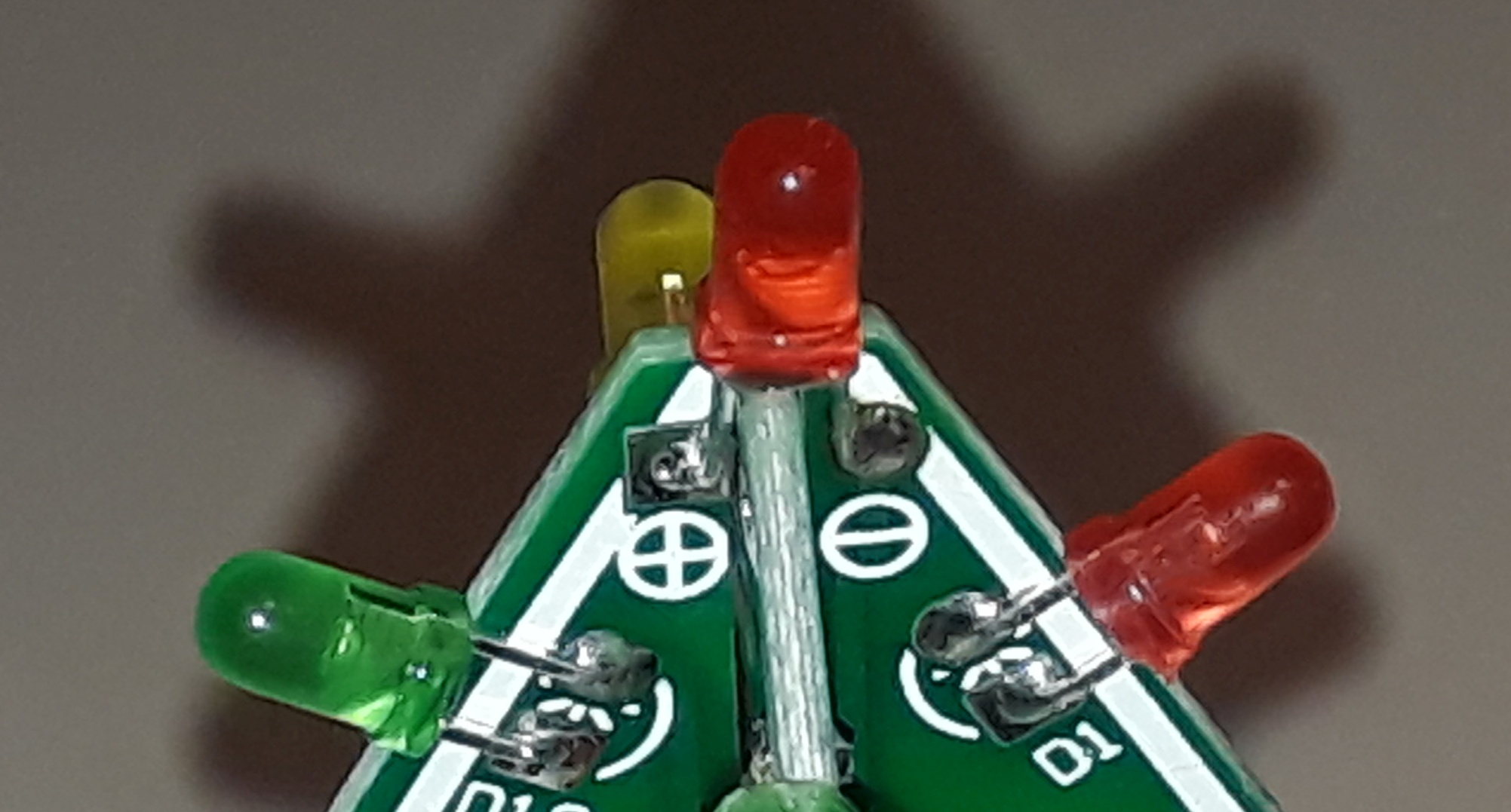

Schritt 8 – Baumspitze anbringen

Zum Schluss löten wir noch die rote LED an der Baumspitze ein. Das lange Beinchen in Plus (+) das kurze in (–). Die LED an der Spitze blinkt nicht.

Stücklisten
